MCSタイプ ピストルグリップ

2014/2/09 By: momopapa カテゴリー: Momopapaパーツ, カスタム, コッキングエアーガン

こんばんは! MCSフォアエンドは量産開始したんですが。 CA870のMCS化するには、グリップの方もなんとかしたいな〜と考えてまして・・・

パックマイヤータイプと

このタイプと迷ってました。
で色々調べていくうちにこのタイプ、動画見るとなんとストック脱着可能なタイプでした!!!
http://www.youtube.com/watch?v=IfPWzgNkVAA
この動画見たら、ギミック再現したくなり、製作しちゃいました。

今回も実物や図面は手に入らないので、写真と動画参考に寸法割り出して3Dデータ化して、マシニングで切削しました!

ストックのロック機構も実物同様ボタン式で再現しました。ストックの固定装着方法も実物を参考にしてます。 このグリップの立ち上がり方がカッチョいいです。 あとは塗装とレシーバー上のレールとスイベルだ〜


マルイ M870 M4ストックカスタム!

2014/2/06 By: momopapa カテゴリー: Momopapaパーツ, カスタム, ガスガン

「東京マルイさんのM870」10月頃に商品開発用に手に入れました。
ガスショットガンなかなか面白いですね〜

色々カスタムできそうですね〜

早速MOMOPAPAカスタムパーツができたのでご報告です!

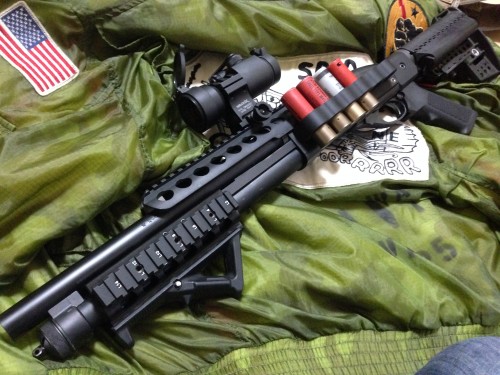

まずは外観をよりタクティコ〜にするカスタムです。

じゃ〜ん
IMG_0245

カッチョいいでしょ?

実はこのカスタム。家に転がってたマルイさんのスタンダードM4のバッファーチューブを眺めてて
「ん?そういえばこれ亜鉛ダイキャストだよな、これガスタンクにばっちりじゃん」
って思いつきから一気に設計進めてしまいました。

まずはストック基部

IMG_0304

(写真は初期試作品です)

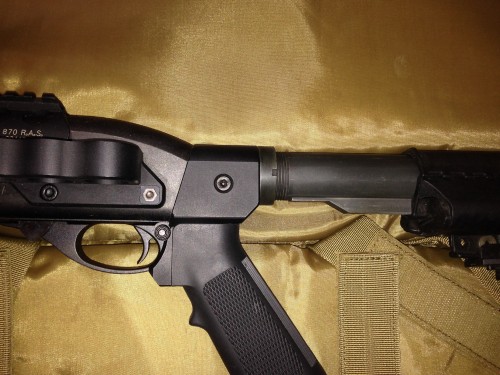

ここは完全新規設計です。3DCADで設計、フレームとの一体感、バッファーチューブ位置の設定にかなり気を使いました。
マシニングでABSの板材から削り出しです。また生産性を上げるため左右二分割で、ボルトで固定式にしてます。
今回は量産品もすべて削り出しで生産です。
グリップは電動ガン用設計です。マグプルのMOEグリップ等グリップ後ろ上部にガードのついたものは使用できません。設計当初MOEグリップにも対応可能にしようかと思ったのですがMOEグリップ対応にすると、バッファーチューブ位置を銃身ラインに上げなければならず、サイト位置も高くしなければなりません。これでは扱い辛くなってしまうので、今回はバッファーチューブ位置に重点おいて設計しまいた。

バッファーチューブはマルイさんのスタンダードM4のバッファーチューブを使用します。
亜鉛合金で気化効率もよく肉厚なので、タンクにするにはもってこいな素材です。

バッファーチューブ内の仕切りはPOMからの削り出し、Oリングもダブルにして気密性、耐久性を高めてます。
1385768122s



注入バルブはバッファーチューブ後部になります。
後部のパーツは黒POMの切削品です。
今回のカスタムでは生ガス対策にもかなり頭使いました。
構造は秘密ですが・・・コストダウンと機能を両立できたと思います。

純正カートリッジ式タンクは私のロットだけかもしれませんが、一日ガス入れっぱなしだと接合部から漏れがあるのか、次の日にはタンクがカラになってしまってましたが、
このカスタムでは3日たってもガス残ってました。気密性はかなり上がってると思います。

こちらのカスタムはいつもお世話になっている埼玉県川越市の「ケイホビー」さんで受け付けてます。
私と店長さんで頑張って組み付け予定ですww
おかげさまで初回ロット10本はご予約で完売。ありがとうございます。次期ロットも予約受付中ですのでご希望の方はこちらでご予約を!

http://k-hobby.com/shop/

同時開発の「M870シェルホルダー」

IMG_0303

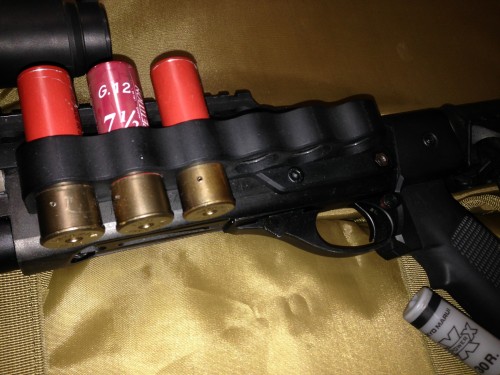

こちらもABSの削り出し。シェルマガジンを6本保持できます。
シェルの保持にはOリングを使用してスムーズなシェルの脱着が可能です。
取り付けにもこだわり本体フレームのピン二本を外し、ボルトで両側挟み込みむ設計です。
IMG_0302

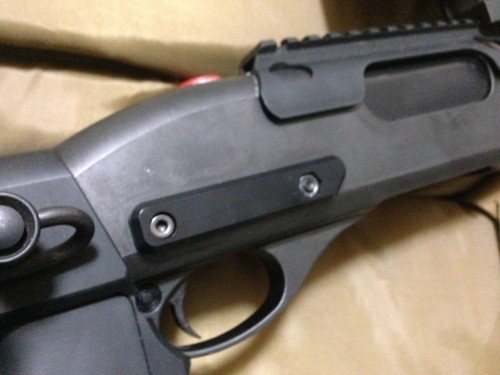

右側にもプレートを設けボルトによるフレームへの傷防止とフレームの「MADE IN JAPAN」刻印がちょうど隠れる仕様にしましたww
これもケイホビーさんで現在初回ロット販売中です。数が少ないので欲しい方はお早めに!

http://k-hobby.com/shop/

マルイさんのM870はレールハンドガードがまだ販売されてないので、当初M4のRASでも試してみようかと思ったんですが、M4用だと上下逆さまに使う様になってしまうためナンバリングが逆さまになってしまいます・・カッコ悪いよなー。

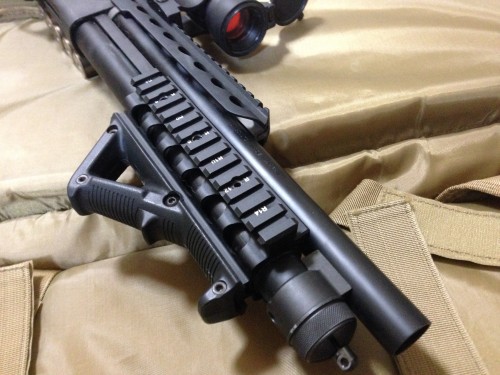

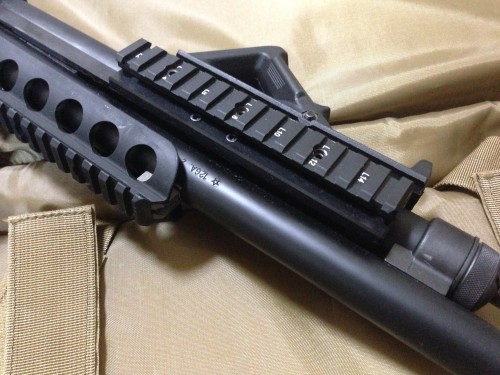

試しにミニミ用のRASを合わせてみたらなんと長さもぴったり!そのままでは固定できないのでABS材から削り出しでM870用のマウントを削り出し、取り付けました。
IMG_0301IMG_0300

かなりタクティコ〜!!
商品企画としてはいいんですが、最近ミニミ用のRASが全くというほど流通してないので・・これはボツかなww

フレームに載ってるレールですがこれはG&PのCA870用のナイツのレプリカです。
マルイのM870はバレルとマガジンチューブ根元が一体化しています。G&Pのレールはバレル根元にリング状のパーツを固定しそのパーツにレールをボルトで固定する
方式です。そのままではリングパーツがバレル根元に固定できません。
方法は簡単!M870のバレル、マガジンチューブにまたがってるパーツを逃がすように、G&Pのリングパーツ下部をカットすればいいだけ。
私、このナイツのレールのデザインは最高だと思います。私CA870にもつけてました。

純正の猟銃チックなM870がかなり戦闘的になりましたね!
でも「ウォーキングデット」とか見てると猟銃チックなM870もカッコいんだよなww

以上M870カスタムパーツのご紹介でした!

ケイホビーさんでは
ベネリM3用のM4ストックアダプタ「M3グリップ&ストックアダプター」

SPAS12用のM4ストックアダプター「SPAS12グリップ&ストックアダプター」

も取り扱っていただいてます!こちらもよろしくお願いしますね


マルイ M1911A1ベース スネークマッチ

2014/2/05 By: momopapa カテゴリー: カスタム, ガスガン

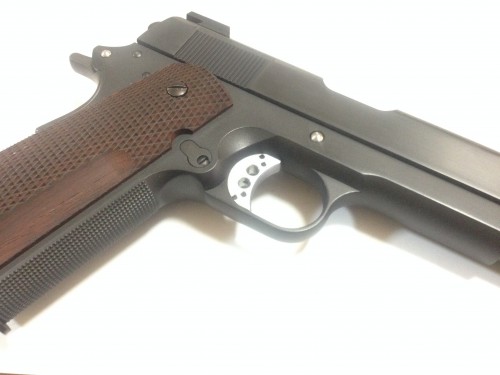

マルイM1911A1ベースで製作したスネークマッチです。

1389220827

私そんなにゲームマニアではないんですが、MGS3  はすんごく好きです。
スネークが大好き。
世代的なものかな、MGSには私の好きな映画の要素がいっぱい詰まってます。
ランボー、ニューヨーク1997とか私がガン好きになった映画の要素がww

スネークマッチは以前スライドとリアサイトのみ加工してたんですが、お得意さんから
「パーフェクトなの作ってください!」とご依頼受けまして・・・1挺製作しましした。
スライドは1911ベースにフラットトップ加工、前後セレーション加工、フロント、リアサイト新規製作、
リーフカット形状変更。
MN7267719刻印彫り直し。
フレームはハイグリップ加工、刻印消し

リアサイトに関しては強度等考慮しながら、アリミゾ固定式でなるべく設定画に近づけました。



スライド、フレーム塗装。スライド側面ヘアライン仕上げ。

パーツが高くて大変ww
スライドストップ、セーフティーはANVIL製を追加工。
トリガーはタニコバさんのノンホールを追加工。
グリップセーフティーは純正加工、グリップセフティー機構キャンセル化。
グリップはキャロムの紫檀に加工。

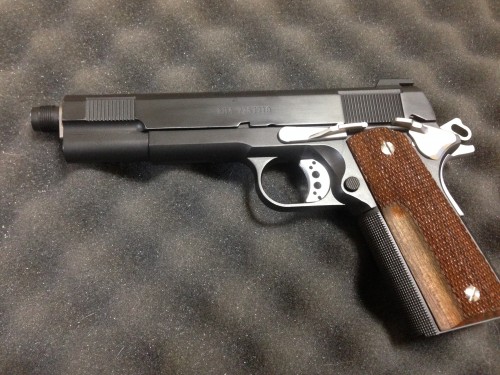

ライラクス アウターバレル

納品後、私の分も作りたくなり、製作。

13892209461389220950
今回は

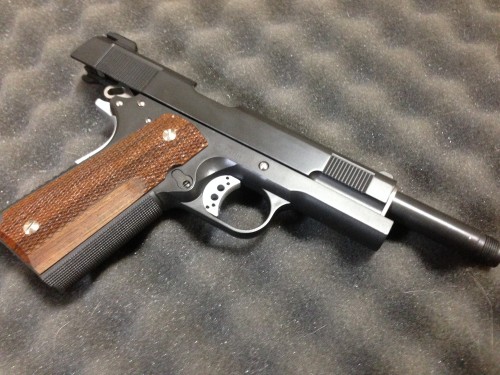

ライラクスバレルは塗装をはがして、バレル部のみ塗装。設定と違うけどチャンバーはシルバーが好きなんです。

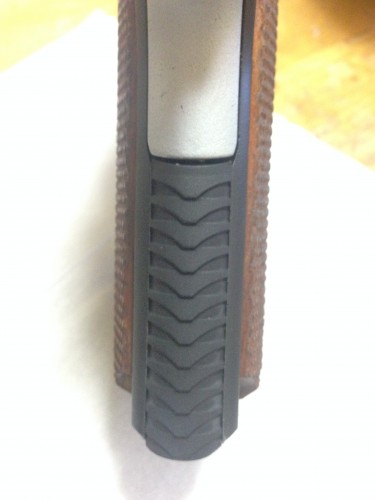

グリップはチークウッドのものをベースに加工。設定画に近づけるため、ニスで色調整しました。
1389220943
ハンマーハウジングはこれぞスネークって感じの凝った設定になってますので、3Dデータ製作して追加工。
かなり面倒な形状でしたけど、いい感じ。
フレームはタニコバさんのODカラーのナイロンファイバーに刻印入れてみました。

材質が塗装食いつきちょっと心配だったんですがABSより食いつきいい感じでした。

この銃は加工だらけでホント製作しんどいッスね〜
ガバ系は大好きな私ですが、このガバはほんとにカッチョいいです。時代設定には無理ありますけどね・・



M870MCSタイプフォアエンド量産開始!

2014/1/11 By: momopapa カテゴリー: Momopapaパーツ

1389454282

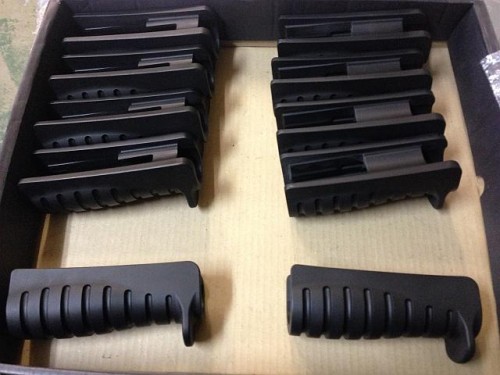

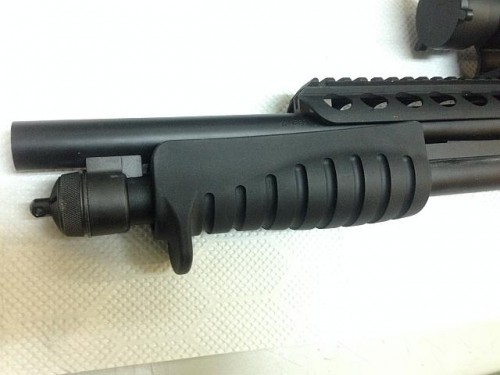

以前ご紹介した「M870MCSタイプ フォアエンド」の量産品が上がりました!

とりあえず初回ロットは
マルゼンCA870用 x 5個
マルイM870用 x 5個

シリコンゴム型による真空成型、工業製品用のABSライクウレタンの複製品です。マルイM870用は内部構造も煮詰めてぴったり収まる様に調整しました。交換方法については、CA870は非常に簡単ですが、マルイM870はフォアエンドを外すのが結構面倒ですので、交換手順のご紹介をしておきます。

1389454286

1389454269

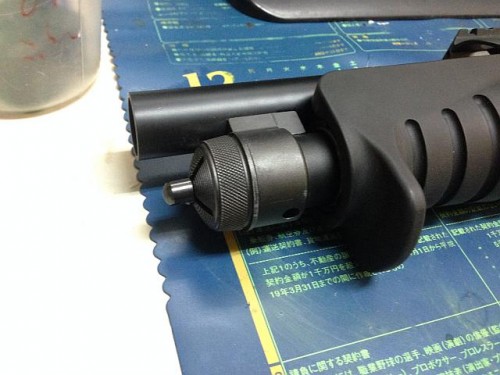

東京マルイ M870タクティカル フォアエンド部 分解手順

1.まずはフォアエンドを後退させて、パーツリストにあるバレルとマガジンチューブを連結してるパーツ「870T-4」の下部に穴があるのでその穴からプラスドライバーを入れてバレルに固定されてるプラスネジを外します。

2.ここがちょっと力技なんですが、「870T-4」はバレルに噛み合う形状してますので、バレル先端を持ってマガジンチューブを下方向に開きながら「870T-4」をマズル側に抜きます。

3.フォアエンド前方の中にある「870T-6」を外します。ナットになってますので「870T-6」の溝に先曲がりペンチ等を入れ反時計まわりに回して取り外します。

4.前方にフォアエンドを引き抜けばフォアエンドが外せます。

あとは逆の順でフォアエンド組んでください。

初回ロットは
HQ東海 サプライオンライン」さんで販売です!

残りわずかですのでご希望の方はお早めに!よろしくお願いします。


新作!M870MCSタイプ フォアエンド

2013/12/06 By: momopapa カテゴリー: Momopapaパーツ, カスタム, ガスガン, コッキングエアーガン

私、昔からショットガン大好きです。やっぱり中学生の頃みて衝撃受けたターミネーターからかな~
ショットガンのリロードってメチャかっこいいですよね。ジェームス・キャメロンは銃器のカッコイイとこ撮るのホントうまいです。

そんなこんなで、今回はこれがネタ
M870MCS(モジュラーコンバットショットガン)

870mcs-1

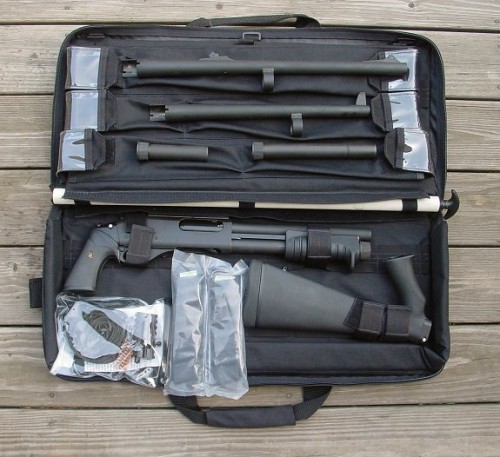

870mcs-2

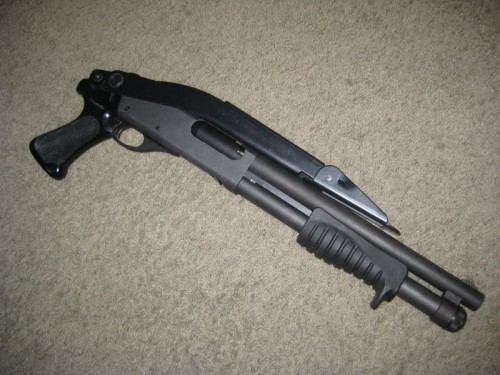

870mcs-3

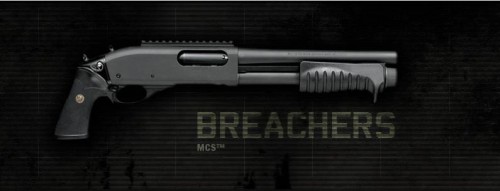

870mcs-4

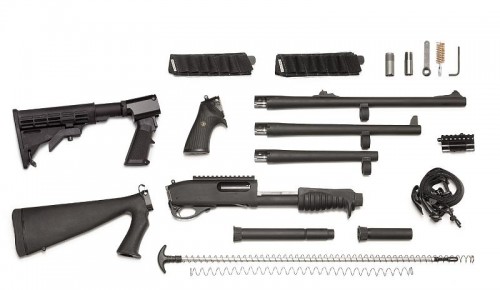

M870のお着替えセットですwwこのブリーチャー仕様がめちゃカッコイイ!
ミリフォトで米兵がぶら下げてるのよく見ますよね。このフォアエンドいいです!でとりあえず画像漁って、3Dデータ化。

工業製品のモックアップ製作が私の本業です。私が現在の仕事始めた頃はデザイナーさんも3D-CAD扱える方も少なくて、CADで2D図面から3Dデータに起こしてました。3Dデータ化→切削による立体化→デザイナーさんと打ち合わせ。立体化すると図面からではわからなかった部分見えてきます。現在はデザイナーさんも3D-CAD扱える方も増え、ほとんどの仕事は3Dを頂いてから切削して立体化という流れです。今回は私の経験と想像力をフル投入して製作しましたwww

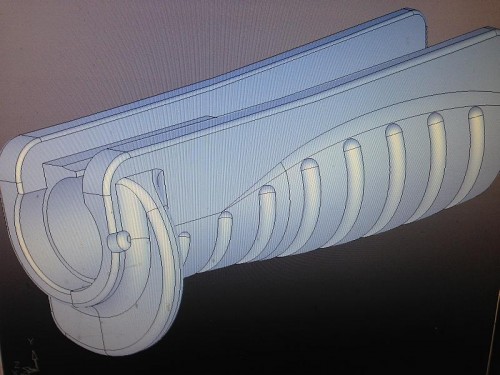

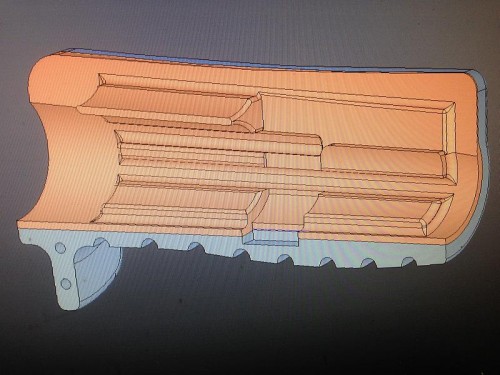

データはこんな感じ

870mcs-5

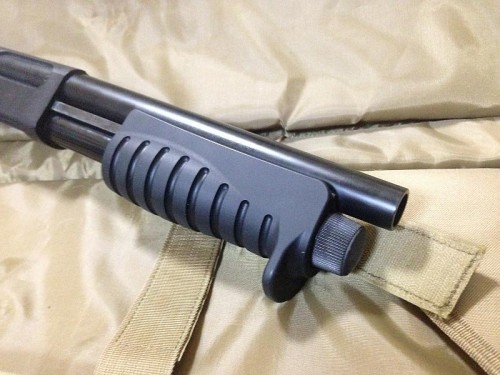

本物ではレーザーサイト仕様とノーマル仕様があるので二種類の形状を再現してみました。

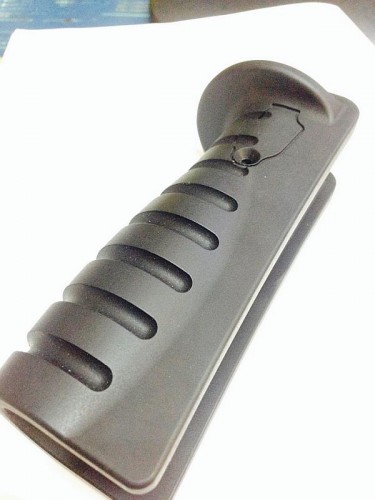

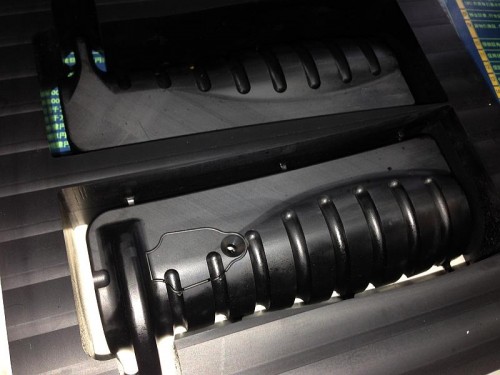

870mcs-6

870mcs-7

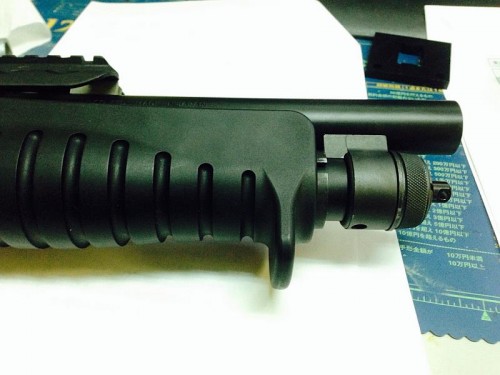

▼ マルイM870はバレルとマガジンチューブの長さから、まんまMCSのバランスにはならないですね。ただフォアエンド形状はやっぱりカッチョいいです!全体の雰囲気をMCSに近づけようとすると、フォアエンドインナーパーツのカット、バレルとマガジンをつなぐマズル側の連結パーツの位置変更とかしないとですね結構大工事になるな~そのうちやろうと思いますが。

870mcs-8

▼ まんまブリーチャー仕様にするとなると「マルゼンCA870」がベストマッチです!
バレル、マガジンチューブも長さバッチリ!ただデータ作成はマルイM870より大変でした。ガワのデータはそのまま使い内部のみ変更加えました。マルゼンCA870はアクションバーをフォアエンドに直接固定するためフォアエンド内部が結構複雑な形状になります。マルイM870はほぼ筒状なので簡単なんです。

870mcs-9

870mcs-10

870mcs-11

今後はパックマイヤー仕様のグリップか、ストック取り外し可能なM16A2グリップ仕様を作るか悩み中です。

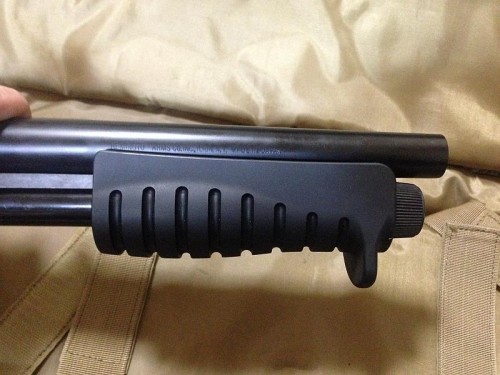

1: マルゼンCA870 MCSタイプフォアエンド
2: マルイM870 MCSタイプフォアエンド

製品版はレーザーサイト仕様ではなくノーマルバージョンになります。ともにケイホビーさん、HQ東海さんにて近日販売予定です。よろしくです。
